Чистота рабочей жидкости в гидравлике

Рабочая жидкость в мобильной гидравлике является полноценным элементом системы, выполняющим важные функции – передачу энергии к исполнительным механизмам, охлаждение системы и защиту поверхностей от коррозии. До 90% отказов мобильной гидравлической техники связаны именно с загрязнением рабочей жидкости, возникающим из-за сочетания следующих факторов:

• Агрессивная среда: техника работает в пыли, грязи, при высокой влажности и резких перепадах температур;
• Экстремальные режимы работы: современные системы функционируют под давлением до 350-450 бар, а зазоры в насосах и распределителях составляют всего 3-5 мкм. Невидимая глазу частица легко разрушает масляную плёнку, запуская абразивный износ, а также может привести к заклиниванию и повреждению подвижных элементов;
• Компактность узлов: небольшие баки означают высокую удельную нагрузку на каждый литр масла – жидкость быстрее деградирует, перегревается и не успевает отстояться.

Источники загрязнения гидравлического масла можно разделить на 4 основные категории:
1. Твердые частицы
Делятся на две группы:

• Внутренние: продукты износа элементов (металлическая пыль и мелкая стружка), фрагменты деградировавших уплотнений, рукавов, частицы разрушившихся фильтрующих элементов при превышении перепада давления (рисунок 1);
• Внешние: пыль, проникающая через сапуны и уплотнения штоков, частицы, попадающие при заправке масла, а также остатки литейного песка, стружка, окалина, не удаленные при производстве или после ремонта

2. Вода
Может попасть в гидросистему несколькими путями:

• Конденсация: суточные перепады температур вызывают появление влаги на внутренних стенках бака;
• Через сапуны и уплотнения при мойке, преодолении бродов, работе в условиях высокой влажности;
• Через заправку маслом, уже содержащим растворенную влагу.

Даже при идеальной герметизации рабочая жидкость со временем меняет свойства:

• Термоокислительная деградация или «старение масла»: при температурах выше 60–70 °C скорость окисления масла удваивается на каждые 10 °C, что повышает коррозионную агрессивность среды;
• Разложение присадок: антизадирные, антиокислительные, противоизносные присадки расходуются в процессе работы; их продукты распада могут выпадать в осадок;
• Несовместимость при смешении: доливка жидкости другого производителя или иного химического типа способна вызвать коагуляцию, выпадение геля, закупорку фильтров;
• Попадание технологических жидкостей (охлаждающих, моющих, топливных) при внутренних утечках.

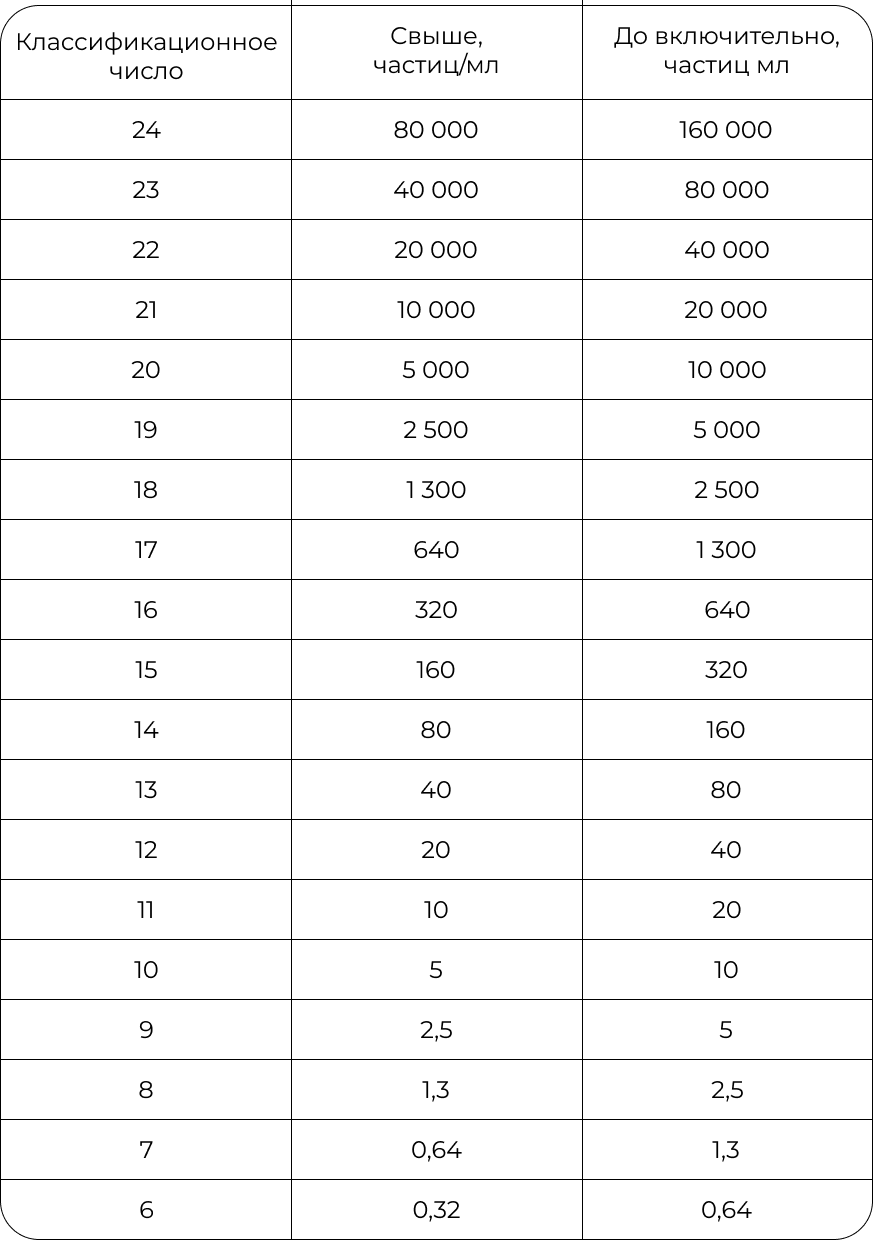

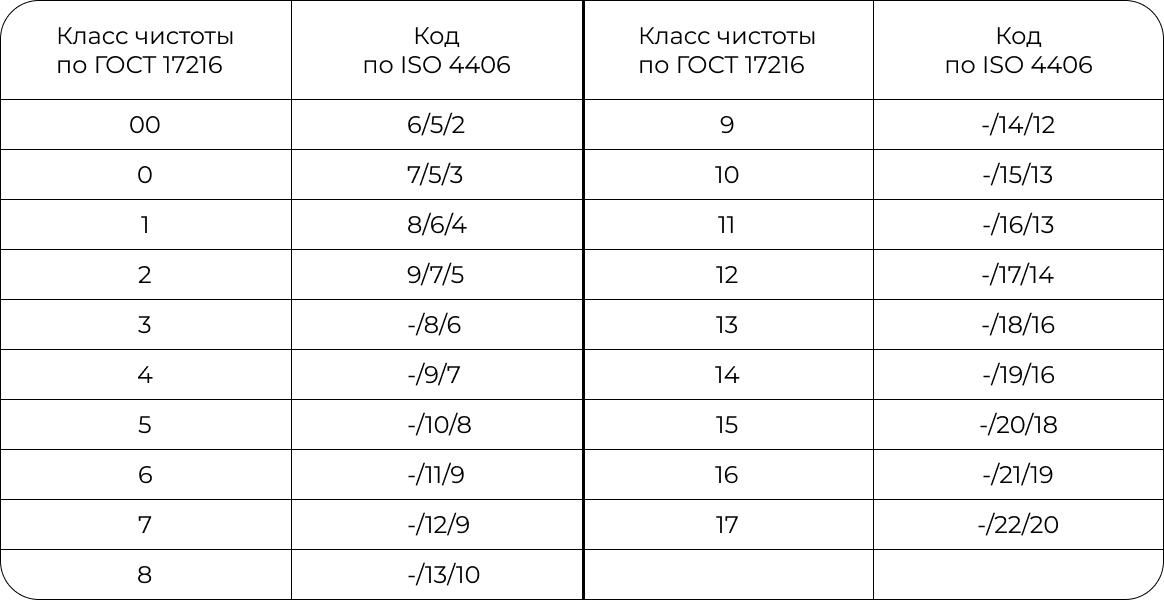

Основным мировым стандартом, регламентирующим классы частоты гидравлической жидкости, является ISO 4406. Требования к чистоте жидкости по данному стандарту кодируются в виде трех чисел X/Y/Z, где каждое число показывает количество частиц в 1 мл жидкости:

• X – частицы ≥ 4 мкм (самые мелкие, проникают везде);
• Y – частицы ≥ 6 мкм (основной абразив для зазоров 3-5 мкм);
• Z – частицы ≥ 14 мкм (крупные, вызывают заклинивание).

Среди других стандартов – американский NAS 1638, определяющий классы рабочих жидкостей по количеству и размеру твердых частиц в 100 мл. Официально данный стандарт выведен из активного применения в 2001 году, но до сих пор встречается в технической документации на различные типы гидравлических узлов.
Мобильная гидравлика предъявляет высокие требования к чистоте жидкости из-за тяжелых условий эксплуатации и малых зазоров. Целевой класс всей системы определяется по самому чувствительному компоненту. Точные требования к чистоте жидкости для работы каждого гидравлического узла определяет производитель. В таблице 3 приведены самые распространенные значения целевых классов чистоты жидкости для основных гидравлических узлов.

Таблица 3 – Целевые классы чистоты жидкости для основных узлов мобильной гидравлики

К основным методам диагностики состояния гидравлического масла в системе относятся:

• Визуальный экспресс-тест: капля масла на белом фильтре. Равномерное светлое пятно – рабочая жидкость в нормальном состоянии. Тёмное ядро с кольцом грязи – наличие механических примесей. Молочный ореол – эмульсия с водой;
• Специальные тест-наборы для оценки состояния масла: портативные анализаторы вязкости, тест-полоски на содержание воды;
• Лабораторный анализ масла каждые 500–1000 моточасов: контроль вязкости при 40 °C, кислотного числа (TAN – Total Acid Number), спектрометрия на металлы износа (железо, медь, алюминий). Отдельно выполняется подсчёт частиц загрязнения для определения класса чистоты по ISO 4406. Подсчёт ведётся двумя способами: автоматическим – проба пропускается через проточный счётчик частиц (лазерный или оптический датчик фиксирует количество и размер частиц непосредственно в потоке жидкости), либо ручным – капля масла помещается на мембранный фильтр и частицы подсчитываются под микроскопом на заданной площади сетки;
• Онлайн-мониторинг состояния: датчики влажности, термодатчики, индикаторы загрязнения.

• Заправка гидросистемы только через фильтры;
• Использование масла с пакетом присадок, устойчивых к окислению и эмульгированию;
• Установка сапунов-влагопоглотителей на гидробак – особенно важно при работе в условиях высокой влажности или ночных перепадов температур;
• Ввод регламента замены масла не только по моточасам, но и по результатам диагностики.

Чистота рабочей жидкости в мобильной гидравлике – это строго измеряемый параметр, от которого напрямую зависит срок службы системы. Поддержание целевого класса чистоты масла представляет собой совокупность четырех элементов:

• Герметизация гидросистемы – защита от агрессивной внешней среды: сапуны с фильтрами, качественные грязесъемники штоков;
• Система фильтрации: правильный подбор тонкости очистки;
• Соблюдение требований по обслуживанию: фильтрация масла при заливке, использование чистых емкостей, обязательная промывка контуров после любого вскрытия системы;
• Мониторинг состояния: регулярный отбор проб и лабораторный анализ.
