В природе существует явление, при котором образуются крошечные пузырьки в жидкости, способные пробить отверстие в толстой стали. Это явление получило название кавитация – образование и схлопывание полостей пара в рабочей среде из-за локального падения давления. Что приводит к таким перепадам давления и как защитить свою гидросистему от разрушения?
Чтобы понять, как кавитация может навредить системе, рассмотрим отдельно жидкость и её основные законы. Всем известен процесс кипения – переход вещества из жидкого состояния в газообразное при достижении определенной температуры, когда давление насыщенного пара внутри сравнивается с давлением окружающей среды. Так, для дистиллированной воды температурой кипения при нормальном атмосферном давлении принято считать +100°С, для азота – -195,8°С, железа – +2750°С, а для гидравлического масла – +150…+240°С в зависимости от основы и состава. Но здесь кроется парадокс, о котором часто забывают: среда может закипеть без какого-либо нагрева. Мы привыкли считать, что кипение зависит исключительно от температуры, но на самом деле точка кипения жестко привязана к давлению, оказываемому на жидкость.
У каждой жидкости при конкретной температуре есть свой критический порог, который физики называют давлением насыщенных паров. Говоря простыми словами, это та минимальная «поддержка» давлением, которая необходима среде, чтобы оставаться жидкостью. Если локальное давление в потоке падает ниже этого порога, межмолекулярные связи не выдерживают. Жидкость буквально рвется на части, превращаясь в пар той же самой среды. Это и есть точка кипения для данного давления.
В гидравлической системе такие зоны экстремально низкого давления возникают часто. Например, на входе в насос, где жидкость должна резко ускориться, чтобы попасть в рабочую камеру. Согласно законам гидродинамики, там, где скорость потока растет, давление падает.
Когда давление падает ниже давления насыщенных паров, происходит нуклеация каверн (образование пузырьков). Важно понимать: эти пузырьки не пустые. Они заполнены паром гидравлической жидкости, а также газами, которые мгновенно выделяются из раствора при падении давления, как пузырьки при открытии бутылки газировки.
Сам по себе пузырек пара безобиден. Проблема начинается, когда поток несет его дальше, в зону высокого давления (например, внутрь рабочей камеры насоса или за узкое сечение клапана). Здесь внешнее давление снова становится выше давления насыщенных паров. Пар внутри пузырька мгновенно конденсируется обратно в жидкость. Пузырек больше не может поддерживать свой объем и быстро схлопывается. Этот процесс называется имплозией (взрывом внутрь), и он происходит за доли микросекунды. Именно в этот момент рождается сила, способная повредить гидросистему. Имплозия редко бывает идеально симметричной, особенно если пузырек находится рядом с твердой поверхностью (например, стенкой насоса).
При схлопывании каверн происходит три основных процесса (рисунок 1):

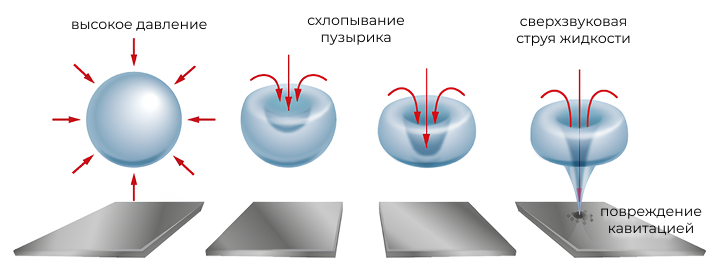

Рисунок 1 – Процесс повреждения поверхности кавитацией
Внутри гидросистемы кавитация сопровождается местными гидравлическими ударами, повторяющимися десятки тысяч раз в секунду. Сначала на металле появляются микроскопические трещины, затем частицы материала отслаиваются, что приводит к кавитационной эрозии. Но как в прочном гидравлическом контуре, работающем под давлением в сотни бар, возникают локальные зоны разрежения? Ответ парадоксален: мы создаем их сами.
Гидравлическое оборудование работает за счет перепадов давления, и иногда, при быстром движении рабочей среды или её прохождении через слишком узкие каналы, происходит нарушение нормального течения жидкости, что приводит к возникновению зон разрежения.
В стандартной гидросистеме есть три основные зоны повышенного риска, где кавитация проявляется чаще всего:
- Всасывающая магистраль насоса: насос создает разрежение на входе, и давление атмосферы и давление в гидробаке буквально заталкивают масло внутрь. Если на этом пути возникает чрезмерное сопротивление, давление на входе в насос критически падает. Типичные причины: засоренный всасывающий фильтр, слишком длинный или зауженный рукав, большое количество резких колен и углов. Кроме того, при холодном старте гидравлическое масло становится густым, из-за чего сопротивление потоку возрастает в разы;
- Дроссели, клапаны и узкие сечения: проявление эффекта Вентури (рисунок 2), заключающемся в падении давления и резком росте скорости движущегося потока жидкости при его прохождении через суженный участок магистрали;
- Внутренние полости насоса: внутри шестеренного или пластинчатого насоса жидкость должна заполнить расширяющиеся полости между зубьями шестерен или пластинами ротора. Если насос вращается слишком быстро для данной вязкости жидкости, он просто не успевает «наполниться». Образуются локальные зоны разрежения, и кавитация начинается прямо внутри рабочей камеры. Это особенно опасно, так как ударная волна от схлопывания пузырьков бьет непосредственно в рабочие элементы и корпус насоса.

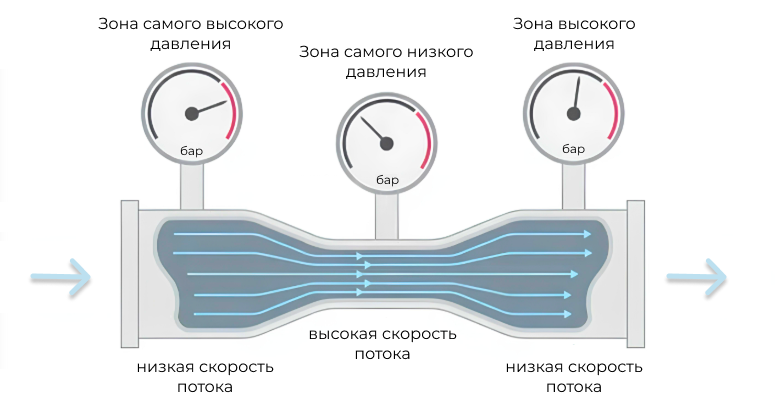

Рисунок 2 - Эффект Вентури
Кавитация на ранних стадиях незаметна при осмотре гидросистемы, но её можно определить по трем основным признакам:
- Акустический: исправный гидравлический насос работает с ровным, монотонным гулом. Изменение характера звука, появление треска указывает на кавитацию в системе;
- Визуальный: появление кавитационной эрозии на поверхности насоса или гидрораспределителя. Поверхность металла становится похожей на губку или пчелиные соты;
- Функциональный: потеря эффективности гидросистемы. Основным свойством жидкости, обеспечивающим мгновенную передачу усилия, является то, что она практически несжимаема. При появлении в рабочей жидкости кавитационных пузырьков система начинает перекачивать «воздух». Это приводит к появлению рывков или «плавающего» положения гидроцилиндров под нагрузкой, перегреву системы и вторичным разрушениям, вызванным возникшей вибрацией.
Кавитация не разрушает систему мгновенно. Современные гидравлические системы рассчитываются таким образом, чтобы значительно снизить риски закипания рабочей жидкости.
Золотым стандартом проектирования гидросистемы является расчет кавитационного запаса (NPSH – Net Positive Suction Head). Данный параметр характеризует давление на входе в насос, обеспечивающее работу без закипания жидкости и возникновения кавитации. Кавитационный запас равен разности между абсолютным полным напором жидкости на входе в насос и напором, эквивалентным давлению насыщенного пара перекачиваемой жидкости.
Среди других способов снижения вероятности возникновения кавитации:
- Диаметр всасывающей линии должен быть больше нагнетательной. На всасывании скорость потока должна быть минимальной. Чем шире рукав, тем ниже потери на трение и тем выше давление на входе;
- Короткая всасывающая линия без изгибов. Каждое колено, тройник, обратный клапан или лишняя запорная арматура на всасывании отнимает давление;
- Гравитационный подпор. Гидробак лучше расположить выше уровня насоса. Даже 30–50 см перепада высот создают статическое давление, которое «подталкивает» масло в насос, значительно повышая доступный NPSH;
- Правильный выбор насоса. Насосы с пониженной частотой вращения и правильным диаметром входного отверстия менее склонны к кавитации. Часто выгоднее приобрести более крупный и медленный насос, чем постоянно ремонтировать компактный, но «агрессивный»;
- Контроль температуры рабочей жидкости. Холодное масло имеет высокую вязкость, которая мешает насосу быстро заполняться, что приводит к кавитации. Перегретое масло имеет повышенное давление насыщенных паров, что приводит к закипанию жидкости при меньшем разрежении. Гидросистему необходимо поддерживать в паспортном температурном диапазоне;
- Контроль состояния фильтров линии всасывания.
Кавитация – это не случайная поломка и не брак оборудования. Это закономерный результат нарушения баланса между давлением и потоком. Однако кавитация предсказуема, а предотвратить ее можно ещё на этапе проектирования или простыми изменениями в эксплуатации. Один лишний сантиметр диаметра всасывающей трубы или один вовремя замененный фильтр обходятся в десятки раз дешевле, чем замена разбитого насоса и простой производства. Физика кавитации предсказуема, а предсказуемость – главный инструмент инженера.
Автор статьи: Ведущий инженер Непомнящих М.К.
Редактор: Руководитель отдела технической поддержки Ткаченко М.Н.
