Гидравлические системы и узлы часто эксплуатируются в агрессивных средах при высоких значениях влажности, температуры, в условиях воздействия дорожных реагентов или химических испарений. Для обеспечения надежности и герметичности в таких условиях критически важна коррозионная стойкость материалов. Для её поддержания применяются специальные защитные покрытия, а также используются нержавеющие стали. Однако визуальный осмотр или краткосрочные испытания не дают объективной картины долговечности покрытия. Для точной и прогнозируемой оценки стойкости гидравлического оборудования к коррозионному разрушению применяются методы ускоренных климатических испытаний. Основным инструментом такой оценки является испытание в соляном тумане, которое строго регламентируется стандартами.
ОПИСАНИЕ МЕТОДА ИСПЫТАНИЯ В СОЛЯНОМ ТУМАНЕ
Коррозия – это химический процесс окисления металла, возникающий в результате его контакта с кислородом (рисунок 1). В обычных атмосферных условиях он протекает медленно. Чтобы проверить, как быстро заржавеет деталь и насколько надежно ее защитное покрытие, нужно поместить ее в агрессивную среду. Для имитации такой среды применяется камера солевого тумана. Соленая вода является сильным электролитом и многократно ускоряет процесс образования коррозии (рисунок 2).

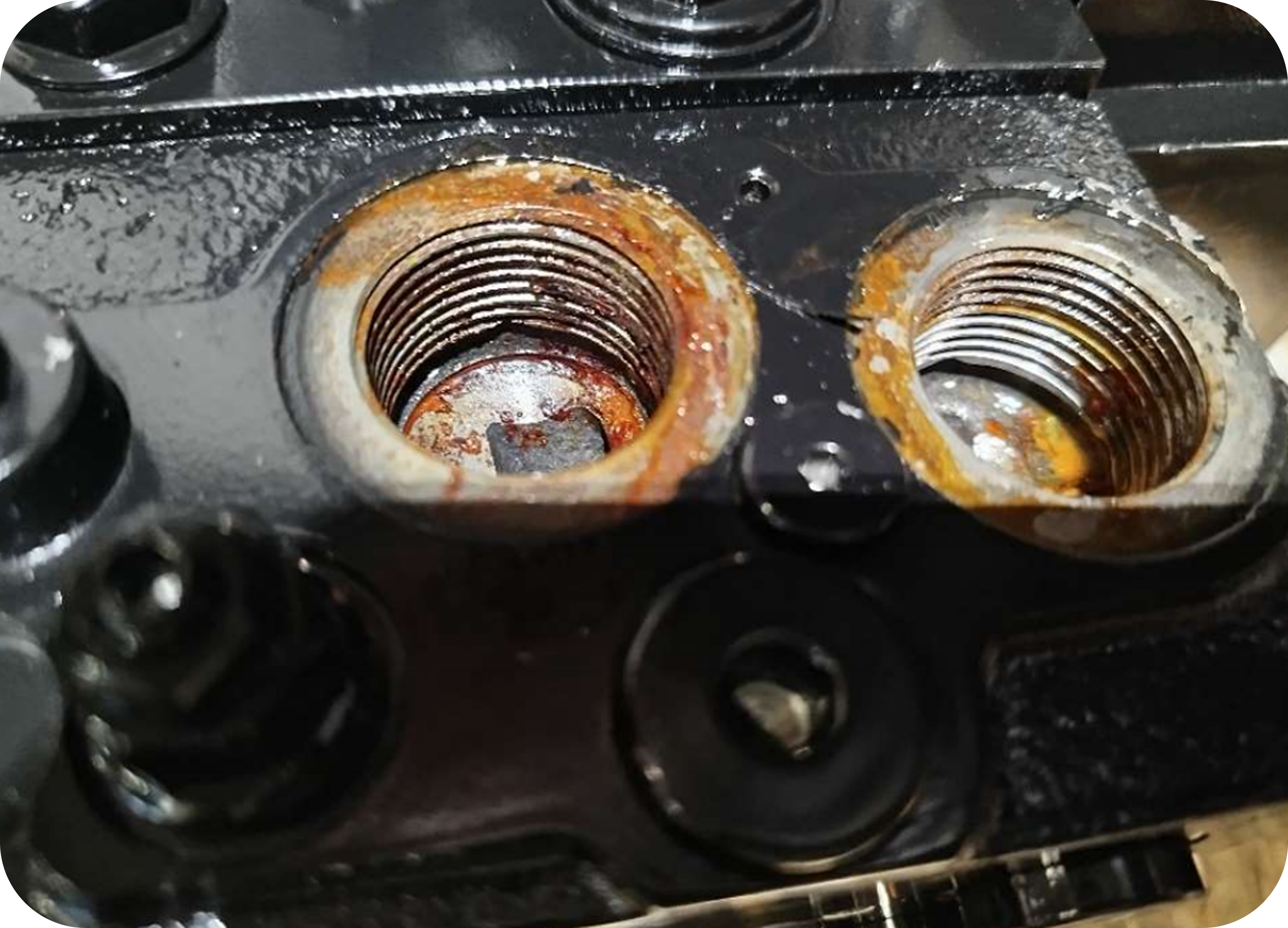

Рисунок 1 – Коррозия на элементах гидравлического распределителя
Рисунок 2 – Образование белой коррозии на поверхности элементов коробки отбора мощности после испытания в камере соляного тумана
Сама камера представляет собой герметичный резервуар, изготовленный из материалов, устойчивых к коррозии (например, из стеклопластика или специальной нержавеющей стали). Внутри установки поддерживаются строго заданные параметры.
Основные узлы камеры соляного раствора (рисунок 3):
- Резервуар с раствором: ёмкость с раствором хлорида натрия (обычной соли) и дистиллированной воды. Использование дистиллированной воды исключает влияние посторонних примесей на результат теста;
- Система распыления: сжатый воздух проходит через увлажнитель (сатуратор) и поступает в форсунки. Они разбивают солевой раствор на мельчайшие капли, создавая внутри камеры плотный туман;
- Система контроля температуры: встроенные нагреватели и вентиляция поддерживают внутри камеры постоянную температуру;
- Дренаж: отработанный конденсат и излишки раствора стекают в специальный поддон и удаляются из камеры.
Испытуемые гидравлические узлы размещают внутри камеры на подставках под определенным углом (обычно 15–30 градусов). Это нужно для того, чтобы капли конденсата свободно стекали с поверхности и не скапливались. Камеру закрывают, и установка работает в автоматическом режиме. Детали непрерывно омываются солевым туманом.

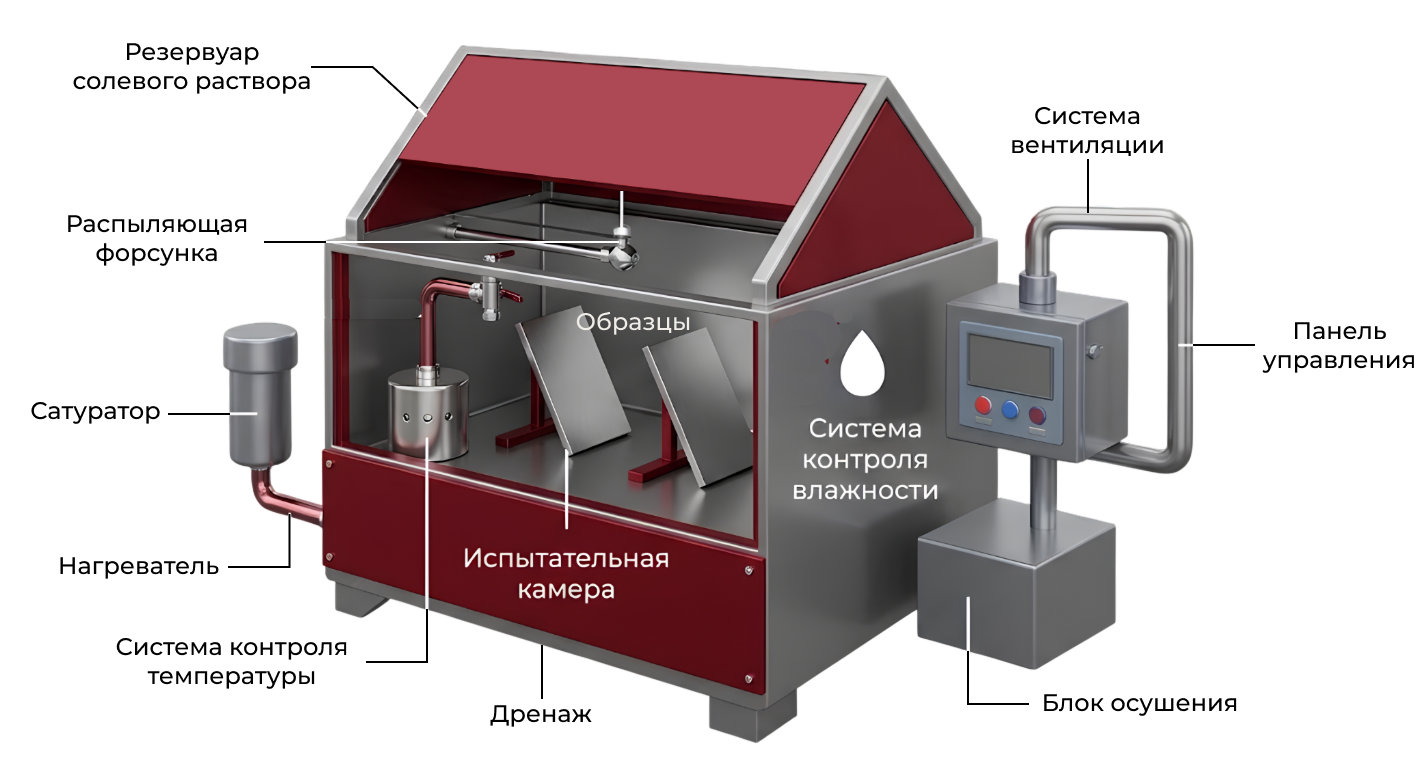

Рисунок 3 – Устройство камеры солевого тумана
Благодаря постоянному воздействию электролита и повышенной температуре, коррозия развивается в десятки раз быстрее, чем при обычной эксплуатации. Это позволяет получить объективные данные о защитных свойствах материала за короткий срок, не дожидаясь естественного старения металла в реальных условиях.
СТАНДАРТЫ СОЛЯНОГО ТУМАНА
Существует несколько методов испытаний в камере солевого тумана, которые различаются по составу раствора, температуре и степени агрессивности. Выбор метода зависит от типа покрытия, условий эксплуатации изделия и требований заказчика.
Для оценки коррозионной стойкости гидравлического оборудования чаще всего применяется метод NSS (Neutral Salt Spray – нейтральный солевой туман). Раствор готовится из хлорида натрия (NaCl) и дистиллированной воды с концентрацией соли 5% (±1%). Важное требование – нейтральный уровень pH раствора, который должен находиться в диапазоне 6,5–7,2. Температура в камере поддерживается на уровне 35°C (±2°C). Это универсальный тест, который позволяет сравнивать эффективность различных защитных покрытий между собой в одинаковых условиях
Среди других методов выделяют AASS (Acetic Acid Salt Spray – уксусно-солевой (кислый) туман), который применяются в основном для проверки декоративных покрытий, анодированного алюминия и изделий, работающих в условиях промышленной атмосферы с кислотными осадками. В раствор добавляется ледяная уксусная кислота, которая снижает pH до 3,1–3,3. Это делает среду более агрессивной. Температура в камере повышается до 50°C (±2°C). Испытания проходят в 3–4 раза быстрее, чем по методу NSS, что позволяет сократить время тестирования.
Самым агрессивным методом считается CASS (Copper Accelerated Acetic Acid Salt Spray – медно-ускоренный уксусно-солевой (кислый с хлоридом меди) туман), применяемый для быстрой оценки качества декоративных покрытий, покрытий на алюминиевых сплавах, а также изделий, эксплуатируемых в морских условиях. В уксусно-солевой раствор дополнительно добавляется хлорид меди (CuCl₂), который выступает катализатором коррозионного процесса. pH раствора составляет 3,1–3,3, температура – 50°C (±2°C). Испытания проходят в 8–10 раз быстрее, чем по методу NSS.
Все методы испытаний строго регламентированы национальными и международными стандартами, которые определяют:
- Состав и подготовку раствора;
- Параметры распыления (размер капель, давление воздуха);
- Температурные режимы;
- Размещение образцов в камере;
- Методы оценки результатов.
Основным стандартом, регламентирующим методы испытаний соляным туманом, является ГОСТ Р ИСО 9227-2019 «Коррозионные испытания в искусственных атмосферах. Испытания в соляном тумане» – российский стандарт, который является полным аналогом международного ISO 9227. Регламентирует все три метода: NSS, AASS и CASS. Дополнительным регламентирующим стандартом на территории Российской Федерации выступает ГОСТ 9.308-85 «Единая система защита от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний».
Время испытаний в соляном тумане выбирают на основе нормативных документов под конкретный вид продукции, класс защитного покрытия и жесткость условий будущей эксплуатации. Стандартный ряд длительности включает интервалы: 24, 48, 96, 240, 480, 720 или 1000 часов.
Жесткость условий определяется международным стандартом ISO 12944-2 (ГОСТ 34667.2). Он классифицирует окружающую среду по степени агрессивности воздействия на стальные конструкции:
- С1 (очень низкая) – отапливаемые здания с чистой атмосферой;
- С2 (низкая) – неотапливаемые здания, сельские районы;
- С3 (средняя) – городская и промышленная атмосфера с умеренным загрязнением, пищевые предприятия, прачечные;
- С4 (высокая) – промышленные зоны, химические заводы, прибрежные районы с умеренной соленостью;
- С5 (очень высокая) – прибрежные и морские зоны с высокой соленостью, агрессивная промышленная среда с высокой влажностью.
Согласно такой классификации, мобильная гидравлика эксплуатируется в средах с категориями от С3 до С5. Количество часов, которое необходимо выдержать покрытию в соляном тумане в зависимости от категории коррозионной активности, приведено в таблице 1.

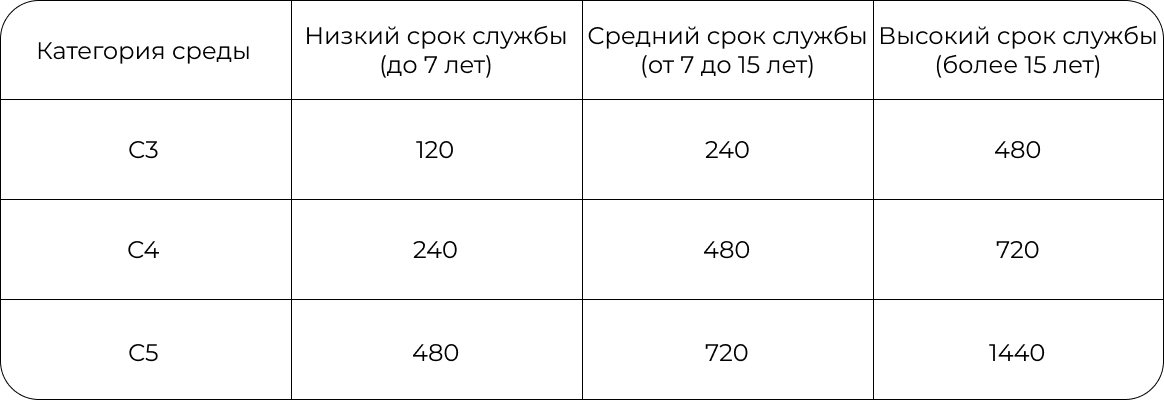

Таблица 1 – Продолжительность испытаний покрытия в зависимости от категории окружающей среды
КРИТЕРИИ ОЦЕНКИ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
После завершения цикла испытаний в камере образцы извлекаются, промываются дистиллированной водой и высушиваются. Затем проводится визуальный и инструментальный контроль. Оценивается не сам факт появления коррозии (она появляется у большинства образцов при длительных испытаниях), а время ее появления, характер поражения и степень разрушения покрытия.
Основные оцениваемые параметры:
Время до появления белой коррозии – белесый налет оксида цинка, который образуется при разрушении цинкового защитного покрытия. Появление белой коррозии сигнализирует о том, что защитное покрытие разрушено, и следующий этап – коррозия основного металла;
Время до появления красной (точечной) коррозии – продукты окисления железа. Это критический показатель, означающий, что коррозия достигла основного металла детали.
Площадь поражения – процент площади поверхности, покрытой коррозией.
Характер поражения – равномерная коррозия, точечные углубления, отслаивание покрытия, вздутия.
Для гидравлического оборудования критерии оценки имеют свою специфику, связанную с функциональным назначением деталей:
- Штоки гидроцилиндров: критическим параметром является наличие точечных углублений на рабочей поверхности. Даже единичные дефекты глубиной более 10 мкм становятся концентраторами напряжений и механическими разрушителями уплотнений. При движении штока такие дефекты срезают кромку манжеты, что приводит к утечкам рабочей жидкости. Оценка производится с помощью профилометра или микроскопа;
- Резьбовые соединения фитингов и переходников: оценивается сохранность резьбового профиля. Коррозия в резьбе приводит к двум проблемам: невозможности демонтажа рукавов высокого давления (РВД) при обслуживании и потере герметичности соединения при работе под давлением. Допускается поверхностная коррозия, но не допускается образование окалины, препятствующей свинчиванию;
- Золотники гидрораспределителей: зазоры между золотником и корпусом составляют единицы микрон. Любая коррозия на рабочей поверхности золотника приводит к его заклиниванию и полному отказу распределителя. Оценка производится под микроскопом, измеряются геометрические параметры до и после испытаний;
- Корпуса и фланцы: допускается наличие поверхностной коррозии, не влияющей на герметичность и прочность. Оценивается площадь поражения и глубина дефектов;
Конкретные критерии приемки (допустимое время до появления коррозии, допустимая площадь поражения) устанавливаются в техническом задании или стандарте на конкретный тип изделия
СПОСОБЫ ЗАЩИТЫ ОТ КОРРОЗИИ
Для обеспечения коррозионной стойкости гидравлического оборудования применяются различные методы защиты, которые позволяют выдерживать испытания NSS от 96 до 1000 часов и более:
1. Гальванические покрытия: электролитическое осаждение металлов на поверхность деталей. Наиболее распространенные покрытия:
- Цинкование – обеспечивает защиту стали, стойкость 48–96 часов NSS до белой коррозии. Применяется для крепежа, фланцев, корпусов;
- Цинк-никелевое покрытие – используется электрохимический сплав из цинка и никеля (10-25% никеля). Покрытие выдерживает 120-400 часов NSS до белой коррозии в зависимости от толщины. Применяется для трубных соединений, элементов гидроцилиндров (проушины, крышки);
- Хромирование – твердое покрытие с низкой пористостью, стойкость 200–500 часов NSS. Используется для штоков гидроцилиндров, обеспечивая износостойкость и гладкость поверхности;
- Никелирование – осаждение никеля под действием электрического тока, стойкость 300–600 часов NSS. Применяется для ответственных узлов, работающих в агрессивных средах;
2. Цинк-ламельные покрытия: нанесение на поверхность состава из чешуек цинка и алюминия, скрепленных неорганическим связующим. Такие покрытия обеспечивают стойкость 500-1500 часов NSS до красной коррозии. Применяются для высоконагруженных деталей: болтов, штоков, корпусов распределителей.
3. Нержавеющие стали: применяются для изготовления детали целиком: штоков, корпусов, фитингов. Обеспечивают стойкость до 1000 часов NSS в зависимости от марки стали.
4. Лакокрасочные покрытия: многослойные системы, состоящие из грунта, промежуточного слоя и финишного покрытия. Грунтование обеспечивает адгезию к металлу и антикоррозионную защиту, а верхний слой покрытия – стойкость к УФ-излучению и механическим повреждениям. Обеспечивают стойкость до 500-1000 часов NSS, которая зависит от толщины покрытия, материала покрытия и качества подготовки поверхности.
Применяя лакокрасочные покрытия для защиты от коррозии, важно помнить, что она начинается не сквозь краску, а под ней, что может привести к образованию скрытых дефектов. Чтобы защитить металл под краской, необходимо сделать его химически инертным. Для этого применяются специальные растворы для химической подготовки поверхности перед окрашиванием, которые называют составами для пассивации.
Более современной и надежной альтернативой традиционным жидким лакокрасочным покрытиям является порошковая покраска. Она существенно превосходит обычные краски по механической прочности, химической стойкости и общему сроку службы. Порошковые составы не содержат растворителей, наносятся за один цикл и образуют более толстую, монолитную пленку, которая гораздо лучше сопротивляется ударам, сколам и истиранию. При этом для порошковых покрытий, как и для жидких, критически важна качественная предварительная пассивация металла.
Для достижения максимальной стойкости допускается применение комбинаций методов. Для большинства гидравлических узлов общего назначения достаточно цинкования или хромирования.
Испытания в камере солевого тумана являются обязательным этапом контроля качества гидравлического оборудования. Они позволяют объективно оценить коррозионную стойкость материалов и покрытий за часы или дни, а не годы натурных наблюдений.
Для гидравлических узлов результаты испытаний напрямую связаны с надежностью и долговечностью оборудования. Штоки без поверхностных дефектов, герметичные резьбовые соединения, подвижные золотники – все это требует правильного выбора защитного покрытия, подтвержденного протоколом испытаний. Испытания соляным туманом это не формальность, а инструмент управления рисками, который отделяет надежную гидравлику от оборудования, способного отказать в первый же сезон эксплуатации.
